Linhas em branco

Encontre uma grande seleção de blanks de linha da China na SN Valve. Os espaços em branco de linha, também conhecidos como “cortinas de linha”, cobertos pelas normas ASME B16.48, são usados ​​para isolar uma parte do tubo, geralmente para fins de manutenção. Existem diferentes tipos de blocos de linha usados ​​para isolar a tubulação, geralmente inserindo um disco sólido com vedações para eliminar a capacidade de líquidos e gases do processo a montante migrarem a jusante. Mesmo que as vedações falhem, não é possível que os fluidos do processo migrem a jusante. Os diferentes tipos de espaços em branco são os seguintes:

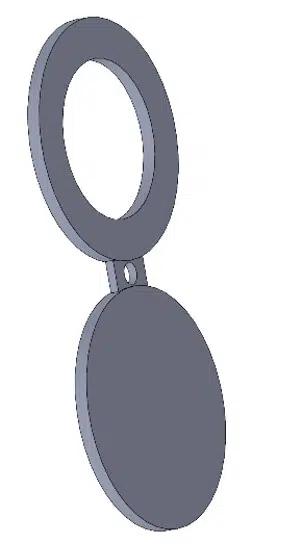

Figura 8 em branco:Esses tipos de persianas possuem um disco circular sólido com vedações para isolamento. Há também uma barra de ligação que conecta o disco sólido a outro disco semelhante, mas com diâmetro interno para que você possa ter fluxo irrestrito. A Figura-8 é fixada por um parafuso no flange e pode girar entre a posição “cega” (isolada) ou “furo total”. Essas cortinas também são conhecidas como “persianas para óculos” ou “figura 8 em branco”.

Remo em branco:Essas persianas são discos circulares sólidos com vedações. Há uma alça no diâmetro externo do disco para que o operador possa inseri-lo entre os flanges e isolar a tubulação.

Espaçadores de remo:Esses espaçadores são como pás em branco, mas possuem um orifício de diâmetro interno para permitir fluxo irrestrito. Espaçadores de pás são usados ​​para criar um espaço contendo pressão entre os flanges, de modo que uma pá em branco possa ser inserida quando for removida.

Definição e Função

Uma cortina de tubulação, também conhecida como flange cego ou tampão de tubo, é um flange sem furo no centro que é usado para vedar a abertura de uma tubulação. Ele atende a uma variedade de finalidades em sistemas de tubulação, incluindo:

●Prevenção de vazamento: O tubo é instalado na extremidade fechada do sistema de tubulação para evitar vazamento do meio e garantir a segurança da produção.

●Verificação e reparo: Durante a manutenção e inspeção do sistema de tubulação, quando for necessário remover uma seção do tubo ou substituir peças, o tubo pode ser bloqueado por uma cortina de tubo, para que os seguintes trabalhos de manutenção e inspeção possam ser realizados. feito.

●Limpeza e troca da linha: O tubo transfere vários tipos de mídia, caso o meio de transferência precise ser trocado, o tubo pode ser bloqueado pelo tubo e o meio pode ser limpo e substituído.

● Evite corrosão por oxidação: Durante a manutenção e reparo do sistema de tubulação, se as peças ficarem expostas ao ar e ao meio por um longo período, causará corrosão por oxidação, o que influenciará a operação do sistema de tubulação. A cortina para tubos pode prevenir eficazmente a corrosão por oxidação.

Classificação e Material

As cortinas para dutos podem ser divididas em vários tipos de acordo com diferentes estruturas e funções, como cortinas aparafusadas, cortinas fixadas, cortinas firmes e cortinas para fins especiais. Ao mesmo tempo, de acordo com os diferentes materiais, as cortinas para dutos também podem ser divididas em vários tipos, os mais comuns são:

●Placa cega de aço inoxidável: geralmente feita de 304, 316, 316L, etc. Tem as vantagens de resistência a altas temperaturas, resistência à corrosão, etc., e é usada principalmente nas áreas da indústria química, medicina e alimentos.

●Placa cega de aço carbono: geralmente feita de Q235, Q345, 20# e outros materiais, com alta resistência, boa resistência à pressão e outras características, usada principalmente em petroquímica, gás natural, calor e outros campos.

●Placa cega de poliuretano: feita principalmente de material de poliuretano, com características impermeáveis, de preservação de calor, resistentes ao desgaste e outras, utilizadas principalmente em abastecimento e drenagem de água, sistema de encanamento e outras áreas.

●Placa cega de PVC: feita principalmente de material de PVC, com resistência a ácidos e álcalis, prevenção de corrosão e outras características, usada principalmente em sistemas de tubulação de transmissão de meios ácidos, álcalis e salinos.

Seleção e Instalação

Os seguintes fatores precisam ser considerados ao selecionar e instalar cortinas de tubulação:

●Pressão e temperatura de trabalho: de acordo com a pressão e temperatura de trabalho e outras condições do sistema de tubulação, selecione as especificações e modelos de persianas apropriados.

●Vedação: Certifique-se de que a persiana esteja bem vedada após a instalação para evitar vazamentos.

●Segurança: No processo de instalação e uso, é necessário garantir que a persiana seja segura e confiável para evitar acidentes.
