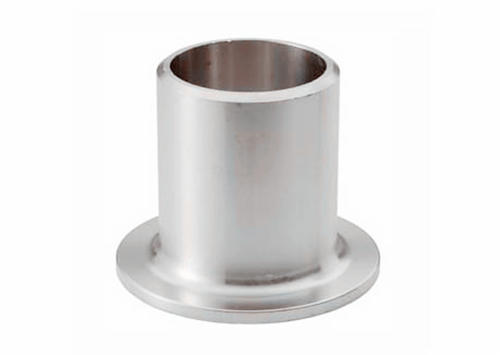

Fim do esboço

A ponta de ponta de alta qualidade é oferecida pelo fabricante chinês SN Valve. A extremidade da junta sobreposta é um acessório usado para substituir flanges soldados quando o suporte de um flange de apoio giratório é necessário. E pode ser fornecido em dimensões ANSI padrão e não padrão que são usadas para conectar tubos de diferentes diâmetros.

Recursos de extremidade de junta sobreposta

Estabilidade térmica

Longa vida útil

Alta resistência mecânica

Tipos de extremidade de stub

As pontas de ponta são oferecidas de três maneiras diferentes, tipo A, B e C. As pontas de ponta tipo A e B são semelhantes às conexões forjadas, como cotovelos e tês, e as pontas de ponta tipo C são feitas em tamanhos personalizados.

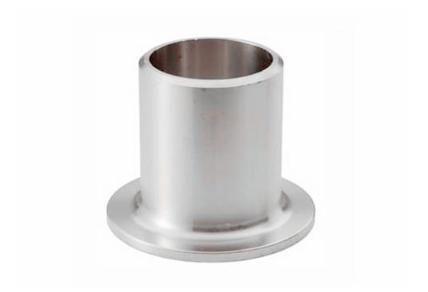

Fim do esboço

A extremidade da junta sobreposta é um acessório usado para substituir flanges soldados quando o suporte de um flange de apoio giratório é necessário. E pode ser fornecido em dimensões ANSI padrão e não padrão que são usadas para conectar tubos de diferentes diâmetros.

Recursos de extremidade de junta sobreposta

●Excelente desempenho de vedação: Os flanges são usinados com precisão para formar uma superfície de vedação lisa e plana, o que melhora efetivamente o desempenho de vedação da conexão.

●Forte resistência à corrosão: feito de materiais de alta qualidade, com excelente resistência à corrosão, adequado para uma variedade de ambientes de mídia.

●Instalação e desmontagem flexíveis: pode ser combinado de forma flexível com o flange solto, o que torna o processo de instalação e desmontagem fácil e rápido e melhora a eficiência da construção.

●Adaptável a uma variedade de condições de trabalho: pode ser personalizado de acordo com diferentes tamanhos de tubos e níveis de pressão, adequado para uma variedade de condições de trabalho.

Tipos de extremidade de stub

As pontas de ponta são oferecidas de três maneiras diferentes, tipo A, B e C. As pontas de ponta tipo A e B são semelhantes às conexões forjadas, como cotovelos e tês, e as pontas de ponta tipo C são feitas em tamanhos personalizados.

Tipo A

A extremidade tipo A é usada para flange de junta sobreposta padrão. A espessura da sobreposição na extremidade da ponta é maior ou igual à espessura nominal da parede do tubo. Além disso, o raio do canto externo do tipo A pode receber o flange da junta sobreposta. O canto interno é quadrado. O colo geralmente tem uma face serrilhada usinada.

Tipo B

A ponta tipo B é usada para deslizamento padrão em flanges como flanges sobrepostos. A espessura da sobreposição nessas extremidades curtas é maior ou igual à espessura nominal da parede do tubo. Além disso, o raio do canto externo do tipo B é pequeno o suficiente para receber o flange deslizante que pode ser usado como flange de apoio. O canto interno é quadrado. O colo geralmente tem uma face serrilhada usinada.

Tipo C

A extremidade tipo C pode ser usada para flange de junta sobreposta padrão e flange deslizante. É alargado deixando uma borda arredondada no diâmetro interno da volta. Se necessário, o raio pode ser fechado em um quadrado. A espessura da sobreposição é de 75% da parede do tubo. O tipo C é muito curto o suficiente para acomodar qualquer flange de apoio. A junta sobreposta no tipo C é lisa e não é mecânica.

Benefícios finais do esboço

um. Fácil de preparar (não requer que as faces cortadas sejam paralelas ou perfeitamente planas)

b. Pode ser formado entre dois metais diferentes, como alumínio e cobre.

c. Acomoda diferentes espessuras (a peça mais fina deve ser soldada na parte superior), materiais finos como diafragmas e folhas podem ser conectados
