Folha de tubo

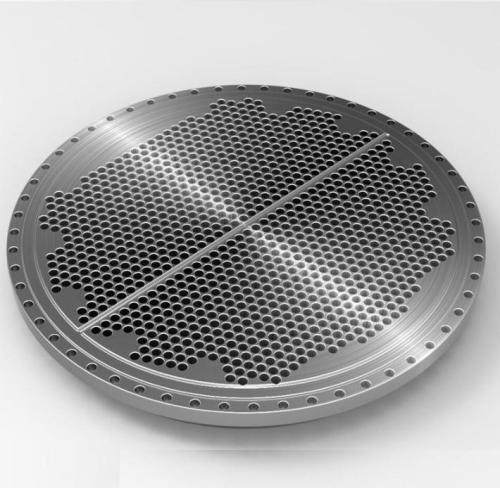

A SN Valve é um fabricante líder de chapas tubulares na China. UMfolha de tubogeralmente é feito de uma peça plana redonda de placa, folha com furos perfurados para aceitar os tubos ou canos em uma localização e padrão precisos uns em relação aos outros. As folhas de tubos são usadas para apoiar e isolar tubos em trocadores de calor e caldeiras ou para apoiar elementos filtrantes. Os tubos são fixados à folha do tubo por pressão hidráulica ou por expansão do rolo. Uma folha do tubo pode ser coberta por um material de revestimento que serve como barreira contra corrosão e isolante. colado à superfície para fornecer resistência à corrosão mais eficaz sem a despesa de usar a liga sólida, o que significa que pode economizar muitos custos.

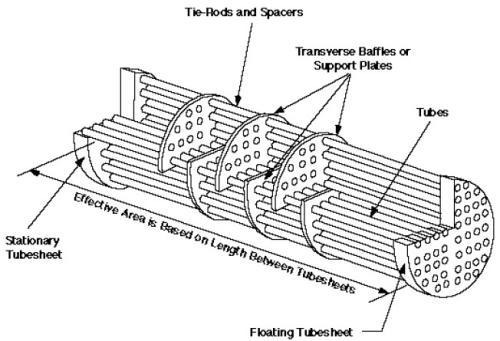

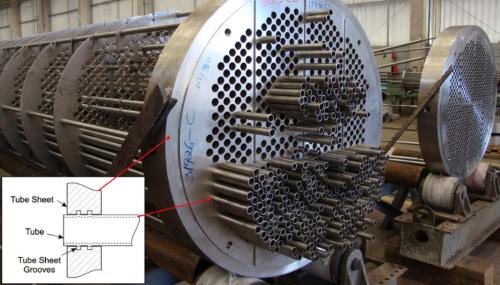

Talvez o uso mais conhecido de folhas de tubos seja como elementos de suporte em trocadores de calor e caldeiras. Esses dispositivos consistem em um arranjo denso de tubos de paredes finas situados dentro de um invólucro tubular fechado. padrão predeterminado para permitir que as extremidades do tubo passem através da folha. As extremidades dos tubos que penetram na folha do tubo são expandidas para travá-los no lugar e formar uma vedação. O padrão de furo do tubo ou “passo” varia a distância de um tubo para o outro e ângulo dos tubos em relação uns aos outros e à direção do fluxo. Isso permite a manipulação das velocidades do fluido e da queda de pressão e fornece a quantidade máxima de turbulência e contato com a superfície do tubo para uma transferência de calor eficaz.

Nos casos em que é crítico evitar a mistura de fluidos, pode ser fornecida uma placa de tubo duplo. O projeto de placas tubulares é um processo bastante preciso e complexo; o número exato de tubos precisa ser estabelecido e um padrão de furos calculado para distribuí-los uniformemente sobre a superfície da placa do tubo. Grandes trocadores podem ter vários milhares de tubos passando por eles, organizados em grupos ou feixes calculados com precisão. O projeto e a produção das chapas são amplamente automatizados atualmente com software de computador (como CAD) realizando os cálculos e a perfuração das chapas tubulares feita em máquinas de controle numérico computadorizado (CNC). Neste projeto, a placa externa do tubo fica fora do circuito do invólucro, praticamente eliminando a chance de mistura de fluidos. A placa interna do tubo é ventilada para a atmosfera para que qualquer vazamento de fluido seja facilmente detectado. O departamento de perfuração da fábrica de flange Hebei haihao possui equipamentos de perfuração profissionais e equipe de trabalho, podemos fornecer a folha de tubo da melhor qualidade para você.
