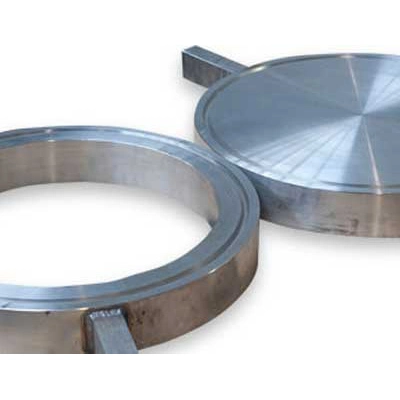

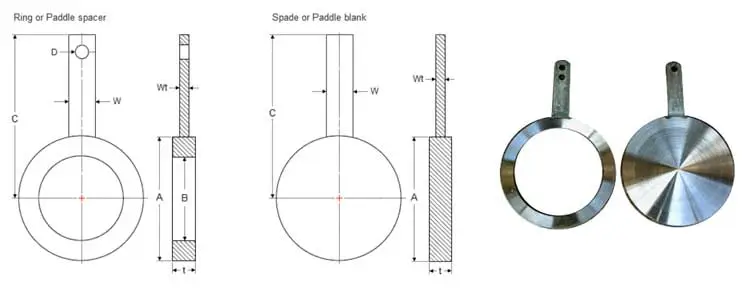

Paddle em branco e espaçador

O que é um espetáculo cego ("Figura 8"

Um espetáculo cego, também conhecido como figura 8, é um dispositivo de segurança usado em sistemas de tubulação para isolar uma seção da manutenção, inspeção ou desligamento do tubo.

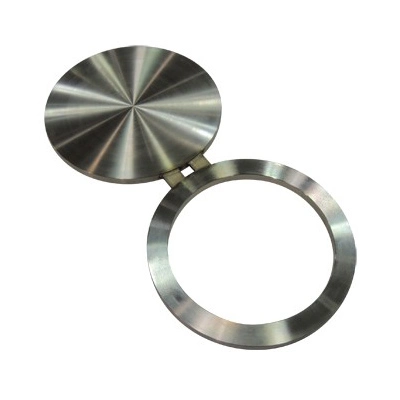

Consiste em dois discos de metal conectados por uma pequena seção no meio, parecida com um par de óculos ou o FiQure-8, daí seu nome. Um disco é uma placa sólida (cega, e a outra é um anel (espaçador. O espetáculo cego é inserido entre as duas juntas do flange, bloqueia completamente o fluxo (usando o lado cego) ou permita que ele passe (usando o lado espaçador).

Funcionalidade e uso:

LSOLOTION: Quando a placa sólida lblind) coloca a tubulação, ele atua como uma barreira, impedindo o fluxo e garantindo que a seseção seja completamente isolada. Isso é crucial para o trabalho de manutenção ou em situações de desligamento de emergência em que ele é necessário para garantir que nenhum fluido passe através de um segmento do sistema de tubulação.

Fluxo operacional: quando o sistema está em operação normal, o anel (o lado espaçador é posicionado para se alinhar com o fluxo irrestrito do Pipeallowing, o espaçador atua essencialmente como parte do pipeline durante as operações normais.

Mudança rápida: o design do espetáculo cego permite uma mudança rápida e fácil entre as posições abertas de Lspacerl e recorreu (cegas), simplesmente girando o espetáculo cego sem removê -lo do flange. Essa conveniência torna altamente eficiente para sistemas que requerem alternância frequente entre os modos de operação e manutenção.

Vantagens:

Versatilidade: as persianas do espetáculo são adequadas para várias aplicações industriais, incluindo petróleo e gás, processamento químico e geração de potência, onde o isolamento do pipeline é frequentemente necessário.

Segurança: Ao fornecer uma barreira física no pipeline, as persianas do espetáculo aumentam significativamente a segurança durante a manutenção do caso de falha do sistema.

Eficácia de custo: Como eles podem ser facilmente girados sem serem totalmente removidos do oleoduto, as persianas de espetáculos reduzem o tempo de trabalho e os custos de mão-de-obra associados ao isolamento do sistema.
