O que é um flange cego de espetáculo?

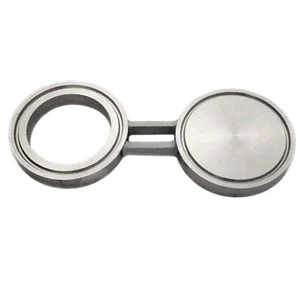

Se a pá é colocada entre os flanges, ela para a passagem do fluido; O flange cego de espetáculo, também conhecido como flange da Figura 8, que é a combinação dos dois que podem ser girados para funcionar como um bind único ou um espaçador de anel. Esse tipo de flange geralmente é um pedaço de metal do que o corte para caber entre dois flanges de tubo e geralmente é imprensado entre duas juntas, um espetáculo cego é frequentemente feito de dois discos de metal que são presos um ao outro por uma pequena seção de aço. O nítido é semelhante a um par de óculos ou óculos - daí o nome flange cego de espetáculo. Uma extremidade dos cegos terá uma abertura para permitir o fluxo através do tubo durante a operação e a outra extremidade é sólida para bloquear o fluxo durante a manutenção. Eles geralmente são instalados como um dispositivo permanente para separar o sistema de tubulação de processo.

Toda a idéia de um flange cego de espetáculo é para que se possa ter certeza absoluta de que um item de equipamento é apagado de maneira adequada e segura, sem possibilidade de qualquer fluxo ou vazamento através de uma válvula durante a manutenção. O fluxo pode ser desviado para outros itens de equipamento, mas não apenas passados ​​pelo espaço em branco, pois isso comprometeria a função de segurança do espetáculo cego. O fluxo deve desligar a válvula e a pressão aliviada antes de afrouxar os parafusos do flange e balançar o cego.

O flange cego de espetáculo pode ter um tipo diferente de face da junta (face elevada RF, face plana FF, junta de anel RTJ), dependendo do tipo de flange.

Desenho técnico para a junta do anel feminina voltada (F/RTJ) Figura 8 em branco (flange cego de espetáculo) feito de acordo com o ASME B16.48. A: Distância da linha central; O: diâmetro externo do flange em branco; B: diâmetro interno da extremidade aberta; T: espessura em branco; W: largura da web; T: Espessura da barra de gravata. As dimensões da ranhura da junta do anel feminino devem estar de acordo com o ASME B16.5. O tamanho do orifício na barra de amarração (quando necessário devido ao espaçamento do parafuso) deve ser o mesmo que o orifício do parafuso do flange e localizado de modo que não interfira em aparafusar entre dois flanges. A espessura da dimensão da barra de ligação t, deve ser capaz de apoiar o peso do espaço em branco em todas as orientações sem deformação permanente na barra de amarração.
