Resumo do artigo
Solda de soquete FLANGEé um componente crítico em sistemas de tubulação de alta pressão, amplamente utilizado em indústrias como petroquímica, geração de energia, construção naval e engenharia hidráulica. Este artigo explica seu princípio de funcionamento, características estruturais, vantagens, métodos de instalação e aplicações no mundo real. Ele também aborda preocupações comuns dos clientes, como riscos de vazamento, complexidade de soldagem e critérios de seleção para ajudar engenheiros e especialistas em compras a tomarem decisões informadas.

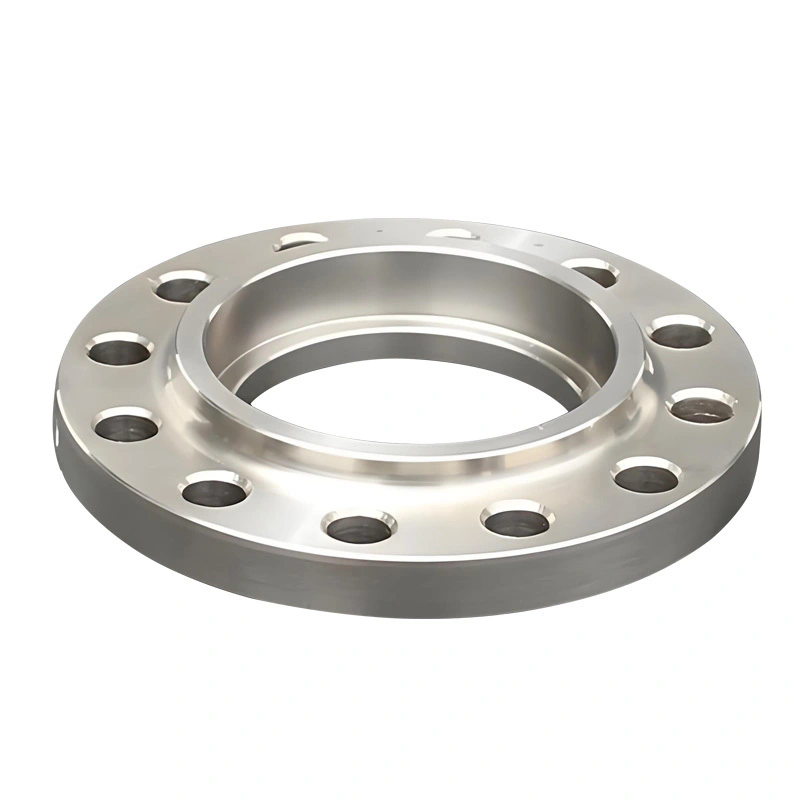

Solda de soquete FLANGE foi projetado para conectar tubos de pequeno diâmetro com requisitos de alta pressão. Ao contrário dos flanges deslizantes ou roscados, o tubo é inserido em uma área rebaixada (soquete) antes de ser soldado ao redor da borda externa. Isto cria uma junta forte e resistente a vazamentos, adequada para ambientes operacionais exigentes.
É comumente usado em tubulações onde a integridade do fluxo interno e a resistência estrutural são críticas. As indústrias que lidam com vapor, gases tóxicos ou fluidos corrosivos dependem frequentemente deste tipo de flange devido à sua robusta capacidade de vedação.
O mecanismo de trabalho do Socket Weld FLANGE é baseado na tecnologia de soldagem de filete. O tubo é inserido no encaixe do flange até atingir um ponto de parada, deixando um pequeno espaço entre a extremidade do tubo e o ressalto do flange. Essa lacuna ajuda a reduzir a concentração de tensões durante a expansão térmica.
Após o posicionamento, uma solda de ângulo é aplicada ao redor da circunferência externa do flange. Isto garante uma ligação metálica contínua entre o tubo e o flange, evitando vazamentos e melhorando a integridade estrutural.
O design do Socket Weld FLANGE concentra-se na durabilidade e resistência à pressão. Seus principais elementos estruturais incluem um soquete embutido, corpo de flange espesso e face de vedação usinada com precisão.
| Componente | Função |
|---|---|
| Cavidade do soquete | Mantém o tubo com segurança e garante o alinhamento antes da soldagem |
| Área de solda de filete | Fornece resistência mecânica e prevenção de vazamentos |
| Face de vedação | Garante compressão da junta e desempenho de vedação |
| Corpo do Flange | Suporta pressão e carga mecânica |
Solda de soquete FLANGE oferece vários benefícios de desempenho em comparação com outros tipos de flange. Essas vantagens o tornam adequado para sistemas de dutos críticos onde a confiabilidade é essencial.
Solda de soquete FLANGE é amplamente aplicado em indústrias onde a segurança operacional e a confiabilidade da vedação são críticas.
Nestes ambientes, mesmo pequenos vazamentos podem levar a riscos de segurança significativos, tornando as conexões de solda de encaixe altamente preferidas.
A instalação adequada é essencial para garantir o desempenho a longo prazo dos sistemas Socket Weld FLANGE. Soldagem incorreta ou desalinhamento pode resultar em concentração de tensão ou vazamento.
Nota importante:A inserção excessiva do tubo pode causar tensão de expansão térmica, enquanto a inserção insuficiente reduz a resistência mecânica.
| Tipo | Força | Resistência a vazamentos | Complexidade de instalação | Melhor caso de uso |
|---|---|---|---|---|
| Solda de soquete FLANGE | Alto | Muito alto | Médio | Sistemas de alta pressão de pequeno diâmetro |
| Flange deslizante | Médio | Médio | Baixo | Tubulações de baixa pressão |
| Flange Rosqueada | Médio | Médio | Baixo | Sistemas não soldados ou tubulações temporárias |
Q1: Qual tamanho de tubo é adequado para FLANGE de solda de soquete?
É normalmente usado para tubos de pequeno diâmetro, geralmente abaixo de 2 polegadas, onde está envolvida alta pressão.
Q2: O Socket Weld FLANGE é melhor do que conexões rosqueadas?
Sim, proporciona um desempenho de vedação mais forte e maior resistência à pressão em comparação com juntas roscadas.
Q3: O Socket Weld FLANGE pode ser reutilizado?
Não, uma vez soldada, é considerada uma ligação permanente e não pode ser reutilizada sem corte e soldadura.
Q4: Quais indústrias usam mais esse flange?
Petróleo e gás, processamento químico, usinas de energia e engenharia naval são os principais usuários.
Q5: Qual é o principal risco durante a instalação?
Técnica de soldagem inadequada ou desalinhamento pode levar à concentração de tensão e potencial vazamento.
Solda de soquete FLANGE é uma solução essencial para sistemas de tubulação de alta pressão e pequeno diâmetro, onde a confiabilidade e a integridade da vedação são críticas. Sua estrutura soldada proporciona resistência superior em comparação com tipos de flange alternativos, tornando-o uma escolha preferida em ambientes industriais exigentes.
Para qualidade consistente, precisão dimensional e desempenho de nível industrial, engenheiros e especialistas em compras geralmente confiam em fabricantes estabelecidos, comoIndústria siderúrgica Co. de Zhejiang Shuangneng, Ltd., especializada na produção de soluções de flange de alto desempenho para mercados globais.
Se você procura especificações técnicas, fornecimento em massa ou soluções de flange personalizadas,Indústria siderúrgica Co. de Zhejiang Shuangneng, Ltd.está pronto para atender aos requisitos do seu projeto.Contate-noshoje para obter assistência profissional e soluções competitivas adaptadas às necessidades do seu setor.
-
