Cotovelo industrial de aço inoxidável 45°

A SN Valve é um fabricante líder de cotovelo industrial de aço inoxidável de 45° na China.

TAMANHO:

DN10(3/8")	DN15(1/2")	DN15(1/2")	DN25(1")	DN40 (1-1/2")
DN50(2")	DN80(3")	DN550(22")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN500(20")	DN550(22")	DN550(22")

Tamanho Personalizado Consulte-nos

Enviar consulta

Descrição do produto

Tamanho: Sem costura 1/2″-24″(DN15-DN600)
Soldado 1/2″-64″(DN12-DN1600)

Padrão: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408,HG/T21635

Espessura:SCH5-XXS

Classe: TP304L,TP316L,TP310S,TP321,TP904L;DEPLEX S31803/F51,S32750/F53

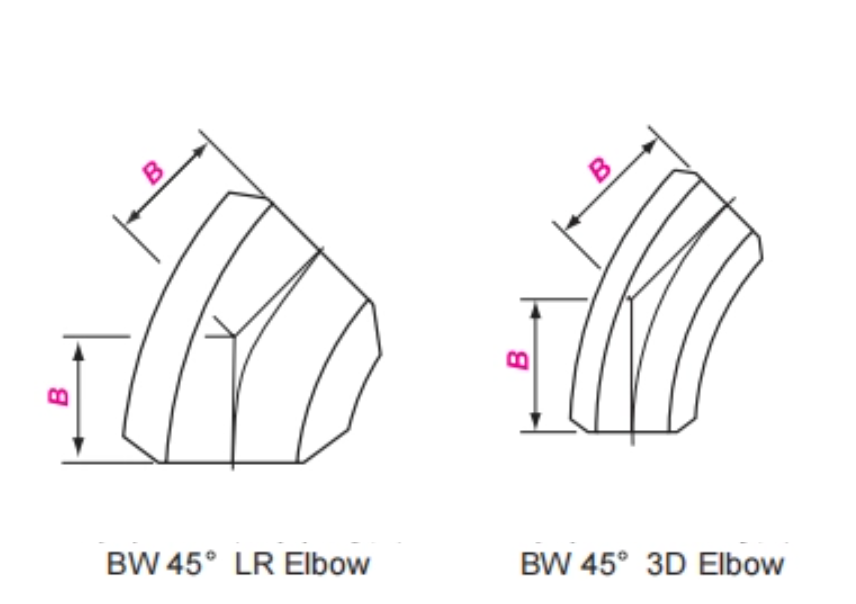

Tamanho nominal		Diâmetro externo no chanfro	Centro ao fim
Tamanho nominal		Diâmetro externo no chanfro	Cotovelos de 45°
DN	NPS	DE	B
DN	NPS	DE	LR	3D
15	1/2	21.3	16	-
20	3/4	26.7	19	24
25	1	33.4	22	31
32	1¼	42.2	25	39
40	1½	48.3	29	47
50	2	60.3	35	63
65	2½	73.0	44	79
80	3	88.9	51	95
90	3½	101.6	57	111
100	4	114.3	64	127
125	5	141.3	79	157
150	6	168.3	95	189
200	8	219.1	127	252
250	10	273.0	159	316
300	12	323.8	190	378
350	14	355.6	222	441
400	16	406.4	254	505
450	18	457.0	286	568
500	20	508.0	318	632
550	22	559.0	343	694
600	24	610.0	381	757
650	26	660.0	406	821
700	28	711.0	438	883
750	30	762.0	470	964
800	32	813.0	502	1010
850	34	864.0	533	1073
900	36	914.0	565	1135
950	38	965.0	600	1200
1000	40	1016.0	632	1264
1050	42	1067.0	660	1326
1100	44	1118.0	695	1389
1150	46	1168.0	727	1453
1200	48	1219.0	759	1516

Especificação do cotovelo industrial de aço inoxidável 45°:

Processo de soldagem/sem costura, tamanho 1/2 "-48", raio de curvatura 1,5D/3D, classe de pressão 150-2500 (ASME B16.9).
Processo: Conformação a frio + recozimento em solução, parede interna Ra ≤ 1,6 μ m, jateamento de parede externa ou polimento eletrolítico (superfície EP/BA opcional).

Vantagens de desempenho

Otimização da eficiência do fluido: o giro de 45° reduz a turbulência e a perda de pressão (queda de pressão reduzida em 40% em comparação com cotovelos de 90°*), adequado para oleodutos/gasodutos de longa distância.
Adaptabilidade ao espaço: Design compacto para atender aos requisitos de direção em ângulo não reto, adequado para salas de máquinas de navios e layouts de tubulações densas em fábricas de produtos químicos.
Desempenho sísmico: Aprovado no teste de fadiga cíclica MSS SP-117 (≥ 5.000 vezes sem rachaduras), adequado para instalações de zonas sísmicas.

Aplicações típicas

Tubo de direção da unidade de craqueamento catalítico na refinaria
Sistema de fornecimento de água ultrapura para fábricas de semicondutores
Renovação com economia de energia da rede de dutos de ar comprimido
