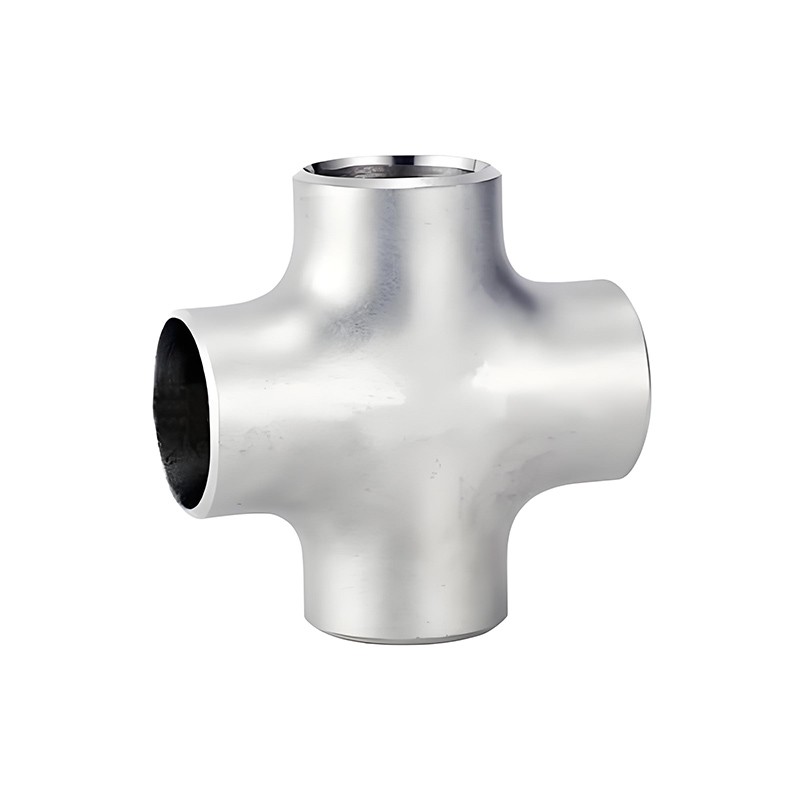

Cruzamento concêntrico de aço inoxidável

O cruzamento concêntrico de aço inoxidável, também conhecido como conectores de tubos de 4 vias, são componentes de engenharia de precisão projetados para dividir ou combinar o fluxo de fluido em quatro direções nos sistemas de tubulação. Criados a partir de aço inoxidável de 304, 316 ou 316L de alta qualidade, esses acessórios se destacam em ambientes corrosivos, de alta pressão e extrema temperatura, tornando-os ideais para indústrias como petróleo e gás, processamento químico, HVAC e tratamento de água.

TAMANHO:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Tamanho personalizado, consulte -nos

Enviar consulta

Descrição do produto

Nome do produto: Cruz Concêntrica de Aço Axtico
Tamanho: sem costura 1/2 ″ -24 ″ (DN15-DN600)
Soldado 1/2 ″ -64 ″ (DN12-DN1600)
Padrão: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635
Espessura: SCH5-XXS
Grau: TP304L, TP316L, TP310S, TP321, TP904L; DEPLEX S31803/F51, S32750/F53

Principais recursos:

Construção robusta: projetos perfeitos ou soldados garantem o desempenho à prova de vazamentos sob pressões até Sch 160.
Resistência à corrosão: A composição da liga de cromo-níquel resiste a ácidos, cloretos e oxidação.
Configurações versáteis: escolha cruzamentos iguais (todas as portas do mesmo tamanho) ou cruzamentos de redução (diâmetros mistos).
Acabamento higiênico: superfícies polidas (RA ≤0,8μm) atendem aos padrões sanitários para aplicações alimentares, farmacêuticas e biotecnológicas.
Faixa de temperatura: desempenho estável de -196 ° C a 870 ° C, adequado para sistemas criogênicos ou de alto calor.

Aplicações:

Distribuição de fluidos em redes de tubulações complexas.
Conectando linhas de instrumentação em plantas químicas.
Sistemas HVAC para gerenciamento de fluxo de ar/água.
Sistemas sanitários em laticínios, bebidas e produção farmacêutica.
Em conformidade com os padrões ASTM A403, ASME B16.11 e DIN 2615. Tamanhos personalizados e graus de material disponíveis.

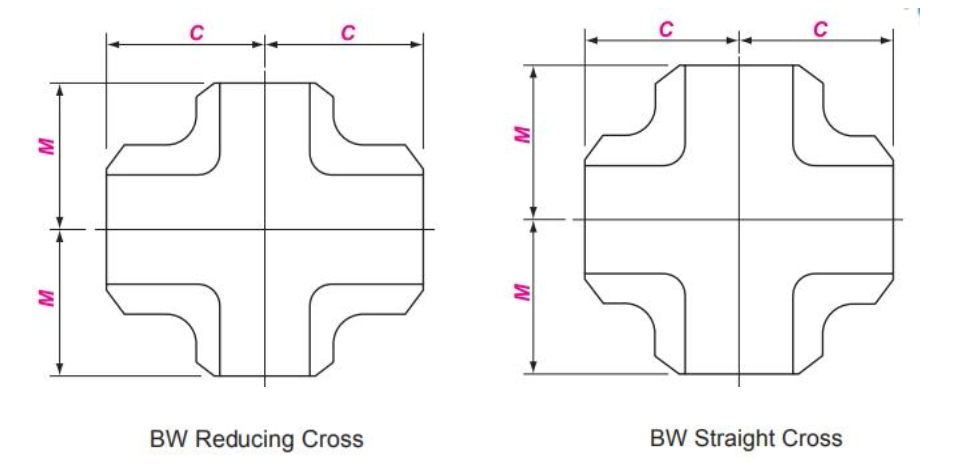

Tamanho nominal		Diâmetro externo em chanfrado	Centro até terminar
Tamanho nominal		Diâmetro externo em chanfrado	Centro até terminar
Dn	NPS	DE	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1/2	48.3	57	57
50	2	60.3	64	64
65	2.1/2	73.0	76	76
80	3	88.9	86	86
90	3.1/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499
