O que é um flange roscado?

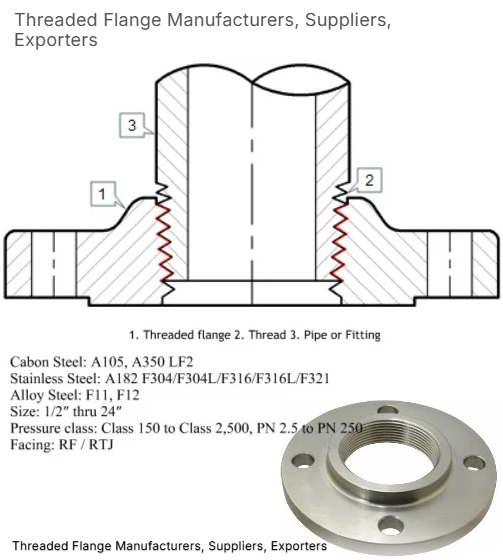

A flange rosqueadoé um tipo de flange de tubo com roscas internas no furo, permitindo que ele seja parafusado em um tubo com roscas externas correspondentes, eliminando a necessidade de soldagem para conexão.
Flanges Shuangneng é um fabricante profissional e exportador de flanges rosqueados ou rosqueadoscom nossas próprias instalações de usinagem de precisão. Fabricamos flanges rosqueados de acordo com a ANSI B16.5, os padrões DIN e o EN1092-1 em tamanhos que variam de 1/2 “a 24” NPS. NPS.Cos fabricamos e fornecemos flanges de aço de carbono, além de flanges de aço de liga para aplicações de alta pressão e alta temperatura. Nósfabricar flanges roscadosEm aço carbono, aço inoxidável, ligas de níquel alto, duplex/super duplex, aço cupro-níquel, ligas de titânio e ligas especializadas.
Nosso processo de produção de flange inclui tratamento térmico adequado e testes de propriedade química e mecânica.Temos CNC e tornos normais para processar todos os tipos de flanges roscados.
|
Produto |
Flanges roscados, conforme ASTM A182 |
|
Materiais |
Aço Carbono: ASTM A105, A181, ASTM A516 GR.60, GR.70, ASTM A694 F42, F46, F52, F56F60, F65, F70, ST37, ST45.8, C22.8, S235, S235JRG2, P235GH, P245GH, P250GH, P265GHP35GH, S355J2.16MN, 20MN, Q235, 20#, CT20, SS400. Aço inoxidável: ASTM A182 F304, F304L, F316, F316L, F321, F321H, F304H, F316H, F347H, 1.4301, 1.4306.1.4401, 1.4404,1.1.4541, 1.4306.1.4401, 1,4404,1.1.4541, 1.4301.1.4401, Sus. Aço de liga: ASTM A350 LF2, CL1/CL2, ASTM A182 F5, F9, F11, F12, F22, F91. Aço duplex: S31803/F51/S32205/F60/1.4462 Super Duplex: S32750/F53/1.4410/S32760/F55 /1.4501 |
|
Tamanho |
1/2 "a 60", DN 15 a DN 1500 |
|
Tipo de face |
Flange de rosto plano (ff) Flange de face elevada (RF) Flange da junta de anel (RTJ) Flange da junta Flange masculino e feminino (M&F) Flange de língua grande e pequena (T&G) |
|
Tipo de produto |
Flanges forjadas, flanges cegos, persianas de espetáculos, persianas altas, flanges de orifício, deslizamento Flanges, flanges de solda de soquete, flanges de pescoço de solda, flanges planos, flanges de junta, rosqueados Flanges, flanges reduzindo, flanges de cola de solda Série A ou B, flanges quadrados, sulco e flanges de língua, flanges de solda de pescoço comprido, flanges parafusados, flanges de articulação do tipo anel, flange Tipo e acabamento voltados, espadas e espaçadores de anel (parte da conexão do flange), flange de solda /flange NIPO, flange expansor |
|
Tratamento de superfície |
Óleo anti-rust |
Tipos de flange rosqueados
Existem dois tipos de flanges roscados. Uma é selar as duas extremidades do tubo com uma certa superfície de vedação e uma almofada de lente. Esse tipo de flange é usado principalmente para a produção de amônia. Mas tem sido usado menos recentemente e a almofada da lente foi substituída por um anel de metal.
O outro tipo é o mesmo que um flange normal, selado com duas faces de vedação de flange.
Tipos de frente
Existem dois tipos de face para flange rosqueado, flange de rosto elevado e flange da junta de anel.

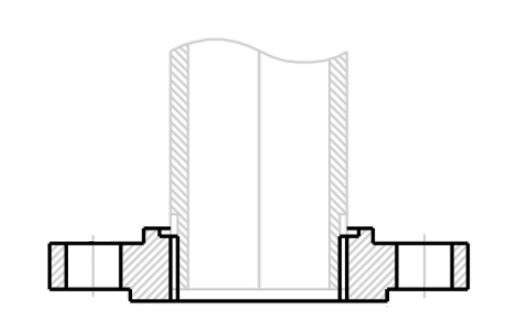

Flange rosqueado do rosto elevado
Quando a área da superfície da junta está acima da linha aparafusada do flange, o flange do rosto elevado é facilmente identificado. É compatível com uma ampla gama de juntas, de tipos planos a semi-metálicos e metálicos, anel ou cheio.
O escopo principal de um projeto de flange de face elevado é concentrar a pressão dos dois flanges de acasalamento em uma pequena superfície e aumentar a força do selo.
A altura da superfície da face elevada depende do nível de pressão do flange, por exemplo, para classes de pressão 150 e 300, a altura é de 1,6 mm ou 1/12 polegada e, para o nível de 400 a 2500, a altura da face elevada é de cerca de 6,4 mm ou 1/4 de polegada.

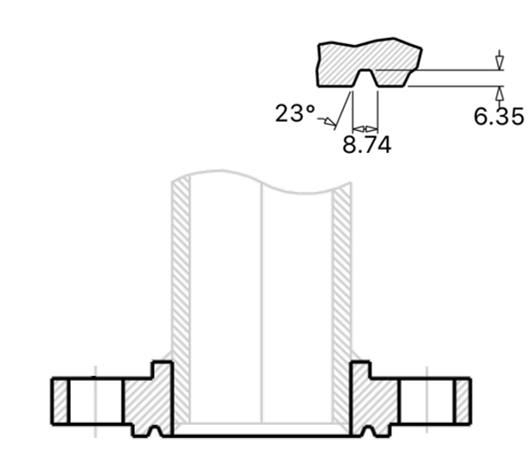

Flange rosqueado RTJ
O flange da junta do anel possui uma ranhura circular para acomodar a junta da junta do anel, que pode ser usada quando forem necessárias vedações de metal para metal. Especialmente em condições para alta pressão e alta temperatura.
Aplicação em circunstância especial
Flanges roscados são usados onde é difícil soldar ou não podem ser soldados, como flanges roscados usados para proteger a camada galvanizada dos tubos. Além disso, não deve ser usado em tubos com flutuações de temperatura repetidas ou acima de 260 ℃ e abaixo de -45 ℃ também.
No ASME B31.3 padrão, ele define:
Onde o tubo de aço é rosqueado e usado para serviço de vapor acima de 250 psi ou para serviço de água acima de 100 psi com temperaturas da água acima de 220 ° F, o tubo deve ser perfeito e ter uma espessura pelo menos igual ao cronograma 80 da ASME B36.10.
Como instalar um flange roscado?
Guia de instalação para flanges rosqueados
1. Prepare o pipeline. ...
2. Aplique material de vedação. ...
3. Conecte o flange. ...
4. Aperte o flange. ...
5. Alinhe os flanges. ...
6. Instale as juntas. ...
7. Instale os parafusos. ...
8. Aperto final.
