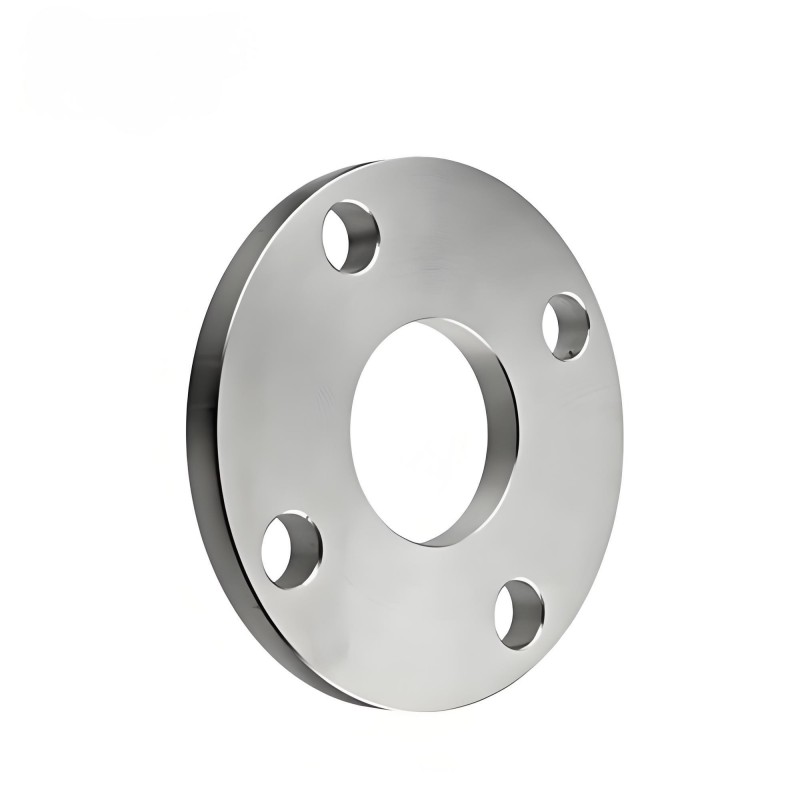

Flange de rosto plano

Projeto de plano completo: A superfície de vedação está completamente nivelada com a face da extremidade do flange, e a vedação é alcançada apertando a junta com parafusos. É adequado para sistemas de baixa ou média pressão (como PN6-PN300).
Compatibilidade: Geralmente usada em conjunto com juntas planas (como borracha, amianto ou juntas de metal), verifique se os flanges estão paralelos e alinhados durante a instalação para evitar vazamentos.
Manutenção simplificada: nenhuma estrutura geométrica complexa, desmontagem fácil e substituição de juntas.

Materiais comuns:
Aço de carbono: ASTM A105/A105N (ambiente de temperatura ambiente), A350 LF2 (condição de trabalho de baixa temperatura).
Aço inoxidável: ASTM A182 F304/F316L (cenário de requisito de resistência à corrosão).
Padrões de fabricação:
American Standard: ANSI B16.5 (Classificação de pressão 150lb-2500lb).
Padrões internacionais: DIN, JIS, EN1092-1, etc., Apoiando a adaptação global do projeto.
Tratamento da superfície: Eletroplinação, galvanização a quente ou revestimento anti-ferrugem (como tinta amarela, tinta preta) para melhorar a resistência à corrosão.

Os sistemas de fluidos de baixa pressão, como abastecimento de água e drenagem, HVAC, etc., requerem baixa pressão de vedação e são econômicos.
Indústrias químicas e alimentares: flanges planos de aço inoxidável são usados ​​para oleodutos de grau sanitário (superfície polida para RA ≤ 0,8 μm) para atender aos requisitos de certificação FDA ou EHEDG.
Equipamento modular: devido à sua estrutura simples, é comumente usado em módulos de pipeline pré -fabricados ou cenários de instalação rápida.

Vantagens do flange de rosto plano:
Baixo custo: a dificuldade de processamento é menor que a dos flanges convexos ou de anel, tornando-o adequado para produção em larga escala.
Adaptabilidade ampla: compatível com vários tipos de junta, alta flexibilidade.
Limitações:
Limite de alta pressão: não aplicável a sistemas de pressão ultra-alta (como classe 2500 e acima), pois o contato plano pode causar facilmente vazamentos devido à pressão desigual.
Requisitos de precisão de alta instalação: é necessário garantir estritamente o paralelismo dos flanges, caso contrário, pode causar falha de vedação.
